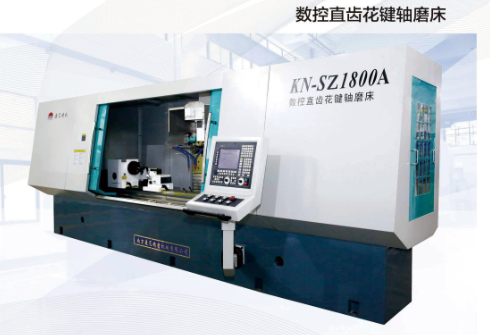

点击图片查看原图
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮使用寿命。
机床广泛应用用于小径定心拉刀的磨削加工，在齿轮刀具行业拥有良好的声誉。
技术参数
工件直径：φ10mm（根圆）-φ350mm（**圆）
加工键槽数或齿数：任意
加工齿轮模数：1-10mm
加工工件z大重量：200kg
头、尾架距工作台的高度：250mm
头、尾架z大距：1800mm
头架锥孔：莫氏5号
工件工作台行程：（X轴）1800mm
砂轮径向进刀行程：（Z轴）350mm
砂轮修整器滑台行程（Y轴）90mm
砂轮外径：φ50-φ250mm
砂轮厚度：≤68mm
砂轮*孔：φ20/φ75mm
砂轮转速：2500-8000rpm
磨具z大功率：6kw
机床总功率：20kw
机床外形尺寸（长×宽×高）5580×4100×2060
机床总重7000kg
