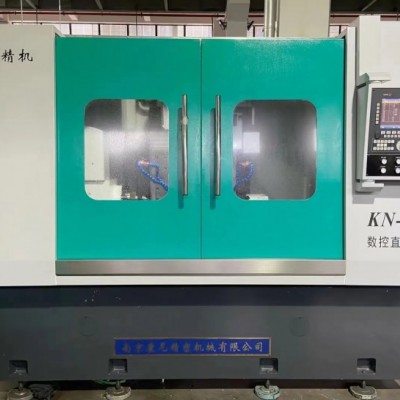

KN-GS360A数控直齿成形磨齿机是一种适用于**摆线轮、直齿轮批量磨削加工的精密数控机床。还可磨削各种截形的的等分板、塞规、滚压轮、花键轴、拉刀等。广泛应用于RV减速器、直齿轮加工等行业的齿形磨削。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床共设有五个交流伺服轴及交流变频调速电主轴。采用高刚性床身设计并配有大功率砂轮电主轴。可使用水溶性切削液冷却，提升机床使用的安全性，节约使用成本。
技术参数：
工件大外径：φ360mm
工件小根径：φ20mm
分齿数：任意
模数：1-16mm
大齿宽：500mm
头、尾架大距：750mm
工件纵向移动轴大行程：700mm
砂轮立柱进刀轴行程：380mm
工件纵向移动轴大移动速度：12m/min
砂轮立柱进刀轴大移动速度：1.2m/min
砂轮直径：φ50-φ250mm
砂轮厚度：≤68mm
砂轮*孔：φ20-φ75mm
砂轮工作转速范围：2500-8000rpm
砂轮修整器沿砂轮轴向大移动量：90mm
主轴锥孔：莫氏5号
电主轴大功率：15kw
机床外形尺寸：3380x1390x2090mm

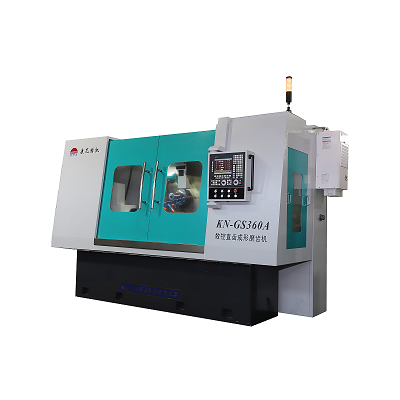

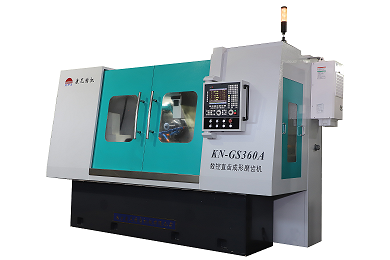

KN-GS360A数控成形砂轮磨齿机
