KN-GV800数控成形砂轮磨齿机的被加工零件采用立式安装方式，机、自动对齿、磨削余量自动分配及误差补偿等功能。

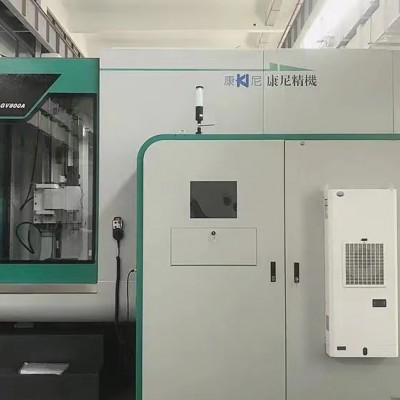

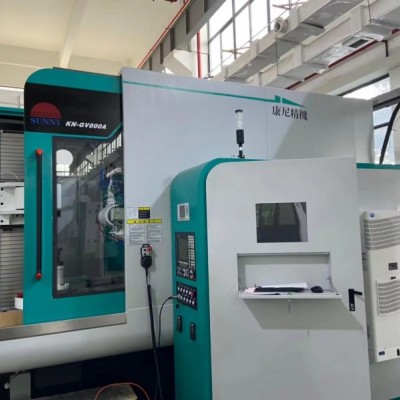

KN-GV800A数控成形砂轮磨齿机的详细信息
KN-GV800数控成形砂轮磨齿机的被加工零件采用立式安装方式，机床共设有七个交流伺服轴，系统由程序控制自动工作。具有在线测量、自动对齿、磨削余量自动分配及误差补偿等功能。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床可加工4级精度（GB/T10095.1-2008）.适用于：风电、矿山机械及各类减速机行业齿轮的磨削加工。
机床特点：该机床采用*立的三轴数控砂轮修整，具有以下优点：
1）可降低对金刚滚轮的轮廓形状要求，延长金刚石滚轮的使用寿命，大大降低用户的使用成本。
2)使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线及其组合曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高。
3）修整器的安装位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修整砂轮，减少了砂轮修整器的空行程时间，大幅提高生产效率。
该机床配备在线自动测量系统，具有被加工齿轮在线测量、自动对齿、齿形误差补偿等功能。采用连续扫描式测头，具有检测精度高、速度快等特点。
该机床加装自主开发的加工，还可加工摆线轮，机床适应性好
技术参数：
1.工件较大外径：φ800mm
2.工件较小根径：φ80mm
3.分齿数：任意
4.加工模数范围：2-20mm
5.较大齿宽：450mm
6.较大轮磨深度：45mm
7.较大螺旋角：±45°
8.较大良好角距：900mm
9.砂轮沿工件径向进刀轴行程：640mm
10.砂轮沿工件轴向进刀轴行程：500mm
11.砂轮直径范围：φ250~φ400mm
12.较大砂轮厚度：100mm
13.砂轮工作转速范围：1600~4000rpm
14.大功率：20KW
15.外径：φ660mm
16.工作台大承重：2000kg
