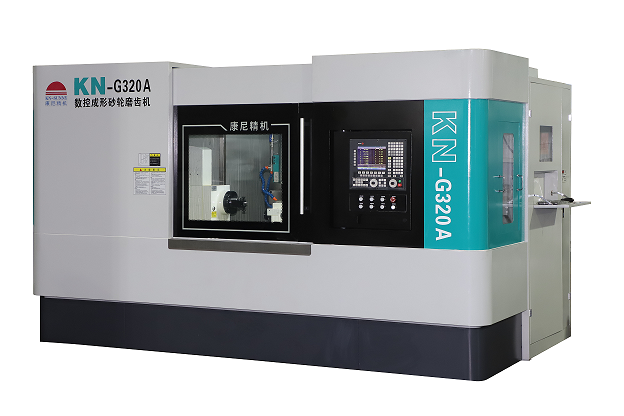

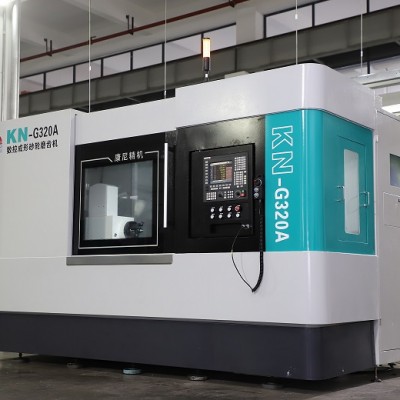

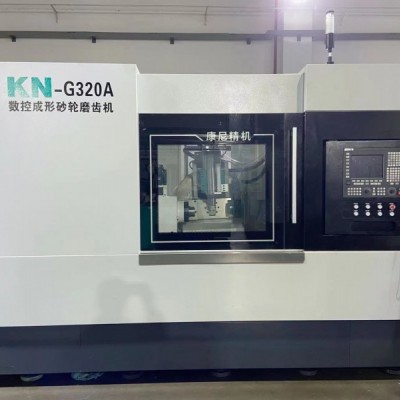

KN-G320A数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。
砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。
机床具有自动对刀、磨削余量分配功能。
可加工4级精度齿轮。
技术参数：
工件大外径：φ32mm
工件小根径：φ20mm
分齿数：任意
模数：1-8mm
大工件重量：80kg
大螺旋角：±45°
头、尾架大距：750mm
工件纵向移动轴大移动速度：700mm
砂轮沿工件径向进刀轴大移动速度：1.2m/min
砂轮直径：φ50-φ250mm
砂轮厚度：≤30mm
砂轮*孔：φ20/φ32/φ75mm
砂轮工作转速范围：2500-8000rpm
砂轮修整器沿砂轮径向大移动量：115mm
砂轮修整器沿砂轮轴向大移动量：60mm
主轴锥孔：莫氏5号
磨具大功率：6kw
机床外形尺寸：3800×2260x2300mm
机床总重：6500kg
KN-320A数控成形砂轮磨齿机
